Что такое моделирование в машиностроении: от CAD до цифровых двойников

Представьте себе ситуацию: вы только что запустили производство новой детали для турбины. Партия готова, но при первом тесте деталь трескается под нагрузкой. Что происходит? Вы теряете время, деньги и материалы. А теперь представьте другой сценарий: еще до того, как металл был расплавлен, компьютерная программа показала, где именно возникнет напряжение и как изменить форму, чтобы избежать поломки. Это и есть суть моделирования в машиностроении. Оно позволяет «прожить» жизнь изделия виртуально, прежде чем оно появится в реальности.

Раньше инженеры полагались на чертежи и интуицию. Сегодня без цифровых моделей не обходится ни один сложный механизм - от микрочипов до ракетных двигателей. Но что скрывается за этим термином на самом деле? Давайте разберемся, какие инструменты используют инженеры и почему это изменило правила игры в промышленности.

Основы: что значит «моделировать» деталь?

В контексте производства моделирование - это создание математического описания физического объекта или процесса. Простыми словами, мы переносим реальный мир в цифровой формат, где можно менять параметры, проверять гипотезы и предсказывать поведение деталей.

Центральным элементом здесь является CAD-система (Computer-Aided Design - автоматизированное проектирование). Именно в этих программах рождается геометрия будущего изделия. Инженер создает трехмерную модель, указывая точные размеры, углы и формы. Без этого этапа невозможно передать данные станкам с числовым программным управлением (ЧПУ) или другим отделам.

Однако просто нарисовать красивую 3D-фигуру недостаточно. Модель должна быть «чистой» и параметрической. Это означает, что если вы измените диаметр отверстия в одном месте, все связанные элементы автоматически обновятся. Такие системы, как SolidWorks, Autodesk Inventor или Компас-3D, позволяют управлять историей построения модели, что критически важно при внесении изменений на поздних стадиях разработки.

От геометрии к физике: роль CAE и симуляций

Когда форма детали готова, начинается самая интересная часть - проверка ее работоспособности. Здесь на сцену выходит CAE (Computer-Aided Engineering - инженерный анализ). Если CAD отвечает за вопрос «Как это выглядит?», то CAE отвечает на вопрос «Будет ли это работать?».

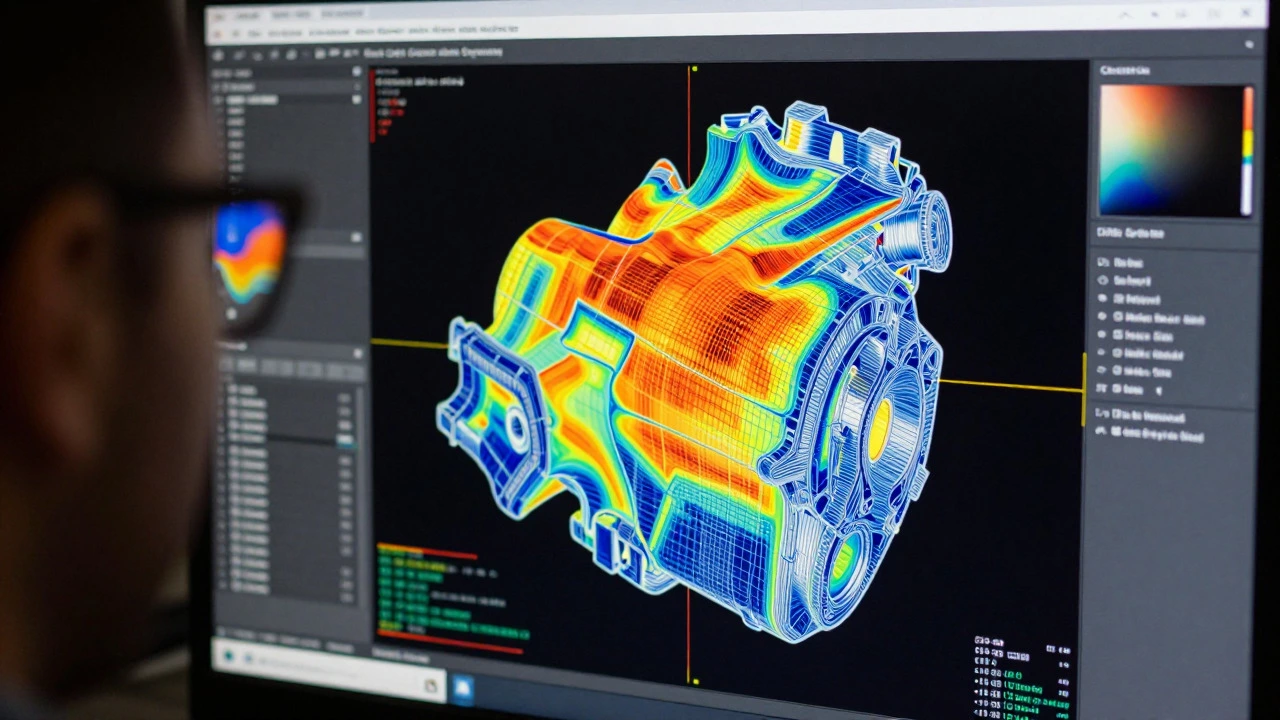

Инженеры применяют методы конечных элементов (FEA) для анализа прочности, термодинамики и вибраций. Например, перед тем как отливать корпус двигателя из алюминия, специалисты создают сетку из миллионов мелких элементов внутри модели. Программа рассчитывает, как распределятся силы при работе мотора. Если в какой-то зоне возникает риск разрушения, форма корректируется прямо на экране.

• Структурный анализ: проверка на прочность, жесткость и устойчивость к усталости материалов.
• Гидродинамика (CFD): изучение потоков жидкостей и газов вокруг или внутри объектов (например, аэродинамика кузова автомобиля).
• Тепловой анализ: расчет нагрева компонентов и эффективности систем охлаждения.

Эти симуляции экономят миллионы рублей на прототипировании. Вместо пяти физических испытаний достаточно одной качественной виртуальной проверки.

Планирование производства: CAM и цифровые двойники

Создать идеальную деталь - полдела. Нужно еще понять, как ее изготовить эффективно. Для этого используется CAM (Computer-Aided Manufacturing - автоматизированное производство). Эта технология связывает 3D-модель со станками. Программы генерируют G-код - инструкции для фрезерных, токарных или лазерных установок, определяя траекторию движения инструмента.

Но современные заводы идут дальше. Они внедряют концепцию цифрового двойника (Digital Twin). Это не просто копия детали, а динамическая модель всего производственного процесса или даже целого завода. Датчики на реальном оборудовании передают данные в виртуальную модель в реальном времени. Если температура печи отклоняется от нормы, цифровой двойник сигнализирует об этом мгновенно, позволяя предотвратить брак до его появления.

Почему это важно для российского машиностроения?

Для отрасли в России переход к глубокому моделированию - вопрос конкурентоспособности. Импортное оборудование часто требует сложных настроек, которые проще оптимизировать через симуляцию, чем методом проб и ошибок. Кроме того, использование отечественного ПО, такого как Компас-3D или NanoCAD, становится стратегической необходимостью для обеспечения технологического суверенитета.

Моделирование также ускоряет вывод продукции на рынок. В условиях санкций и логистических сложностей способность быстро адаптировать конструкцию под доступные материалы или изменить технологию обработки дает огромное преимущество компаниям, владеющим этими навыками.

Сравнение подходов: традиционный vs современный

Типичные ошибки новичков в моделировании

Даже имея мощный софт, легко совершить ошибку, которая приведет к проблемам на производстве. Одна из самых частых - игнорирование технологии изготовления. Инженер может создать идеально гладкую внутреннюю поверхность детали, которую невозможно обработать стандартным фрезерным инструментом. Такое явление называют «непроизводственной геометрией».

Другая ошибка - чрезмерная детализация. Добавление каждой заклепки и винта в сборочную единицу усложняет модель, замедляет работу компьютера и затрудняет дальнейший анализ. Важно соблюдать баланс между точностью и производительностью расчетов.

Будущее: ИИ и облачные вычисления

Технологии не стоят на месте. Сейчас активно развивается генеративное проектирование. Вы задаете программе ограничения (нагрузку, материал, габариты), а искусственный интеллект предлагает десятки вариантов конструкции, которые человек мог бы не рассмотреть. Эти формы часто напоминают природные структуры - кости или ветви деревьев, так как они оптимально распределены по напряжению.

Облачные платформы позволяют командам из разных городов работать над одной моделью одновременно. Это особенно актуально для крупных проектов, где конструкторы, технологи и заказчики должны синхронизировать свои действия в режиме реального времени.
